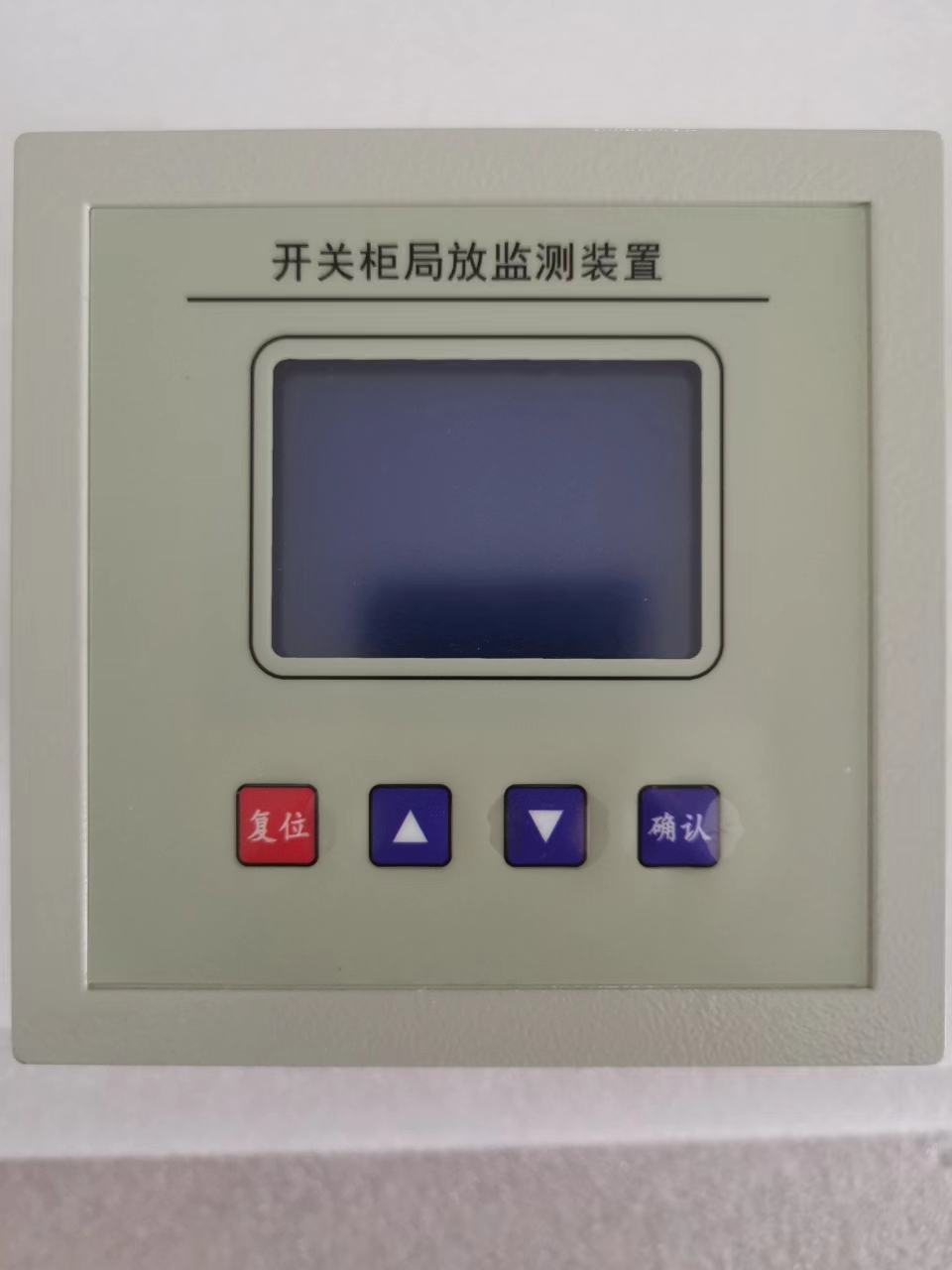

开关柜局放监测装置
一、功能及特点
u 实时监测开关柜超声波（AE)、地电波（TEV）和噪声等多技术相互配合，对开关柜的状态监测更加全面；
u 能够显示开关柜内局部放电信息，检测结果显示信号幅值能够反映开关柜局部放电严重程度的特征量；
u 适用于开关柜内放电的带电测试，具有很强的抗干扰能力，增益可调节；
u 当监测到异常数据和大幅度变化时，系统会报警信息及时提醒运维人员，提前预防潜在的设备故障；
u 具有报警信息的保存和上传功能；
u 中文液晶显示，运行状态清晰，菜单式操作，方便易用；
u 标准的RS-485通信接口，MODBUS RTU通信规约。
二、技术参数：
|
名称 |
技术参数 |
|
超声波检测频带 |
40±1kHz |
|
超声波动态范围 |
0~70dBuV |
|
TEV检测带宽 |
3~100MHz |
|
TEV检测动态范围 |
0~60dBmV |
|
噪声检测范围 |
30~130dB |
|
供电方式 |
AC/DC 220V 110V |
|
通讯协议 |
MODBUS |
|

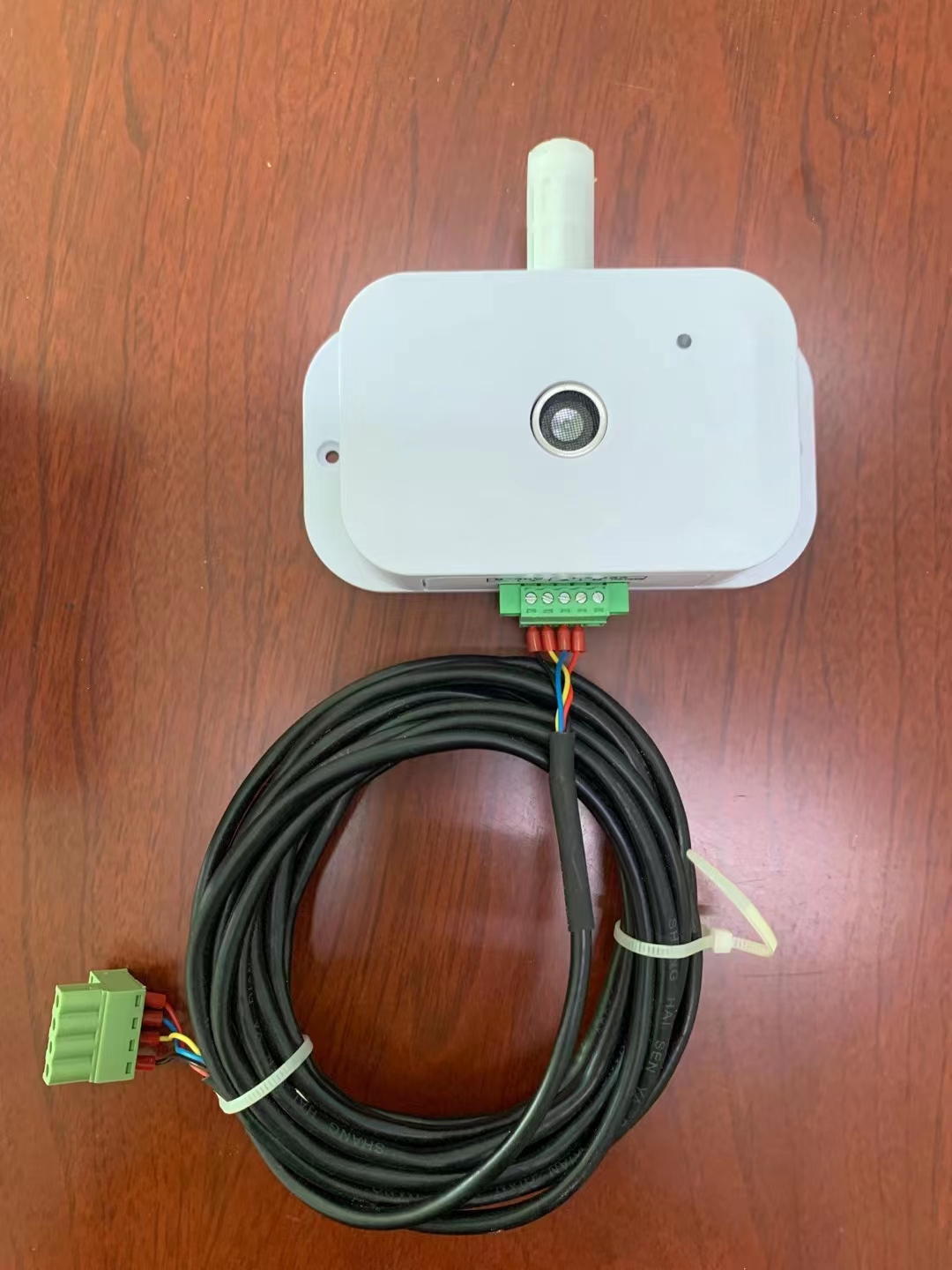

局放传感器尺寸 |
124mm*68*30mm |
