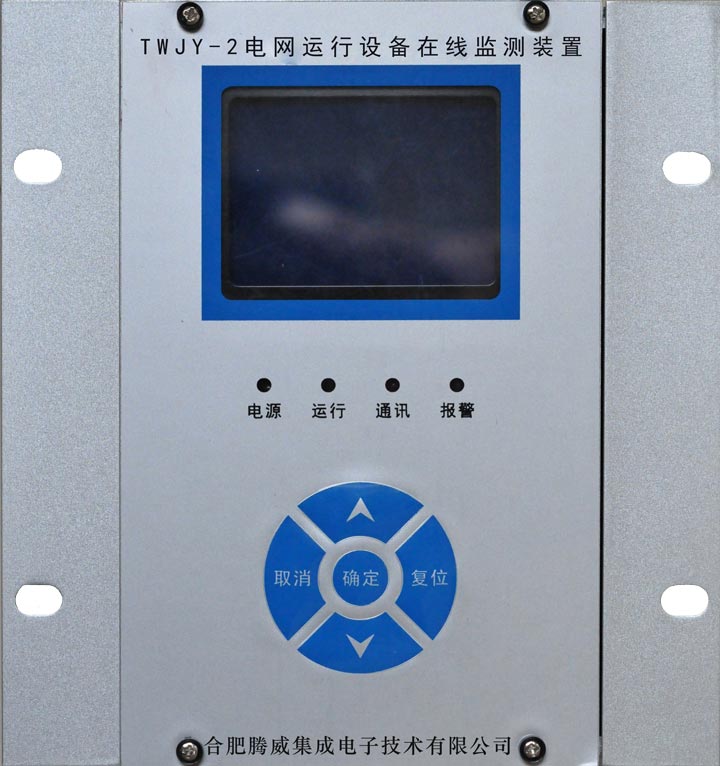

TWJY-2在线绝缘监测装置

　　一、产品概述
　　该产品是一种能够在线监测高压电力电缆绝缘状态的装置我公司针对过去市场上一些产品存在的问题研制出的一种新型在线绝缘监测装置。该产品采用的双核微处理器具有功能强大的改进型哈佛结构和数字信号处理器计算功能，因此可以利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确地对电网各种状态进行分析。当诊断出运行设备故障时，指示灯、蜂鸣器同时报警、告警继电器动作，以便于设备维护人员及时了解电缆线路绝缘状态。同时利用微处理器的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。
　　二、功能及特点
　　1）主要功能：
　　●　实时监测高压电力电缆的泄露电流；
　　●　实时监测高压电力电缆的三相不平衡度；
　　●　介质损耗实时监测及超值报警；
　　●　电缆绝缘阻值实时监测及超值报警；
　　2）主要特点：
　　●　采用高精度微电流传感器，能充分保证监测的精度和线性度；抗电磁冲击及电网操作冲击能力强；
　　●　采用“同步测量、相对比较、趋势判断”的动态诊断机制，提高监测系统运行及诊断的可靠性；
　　●　将微弱泄漏电流采集技术、EMC技术、计算机技术、通信技术应用于高压工程，用准确的指标反映高压电力电缆的绝缘状况；
　　●　工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；
　　●　故障追忆功能，显示最近20次历史故障记录；
　　●　中文液晶显示，运行状态清晰，菜单式操作，方便易用。
