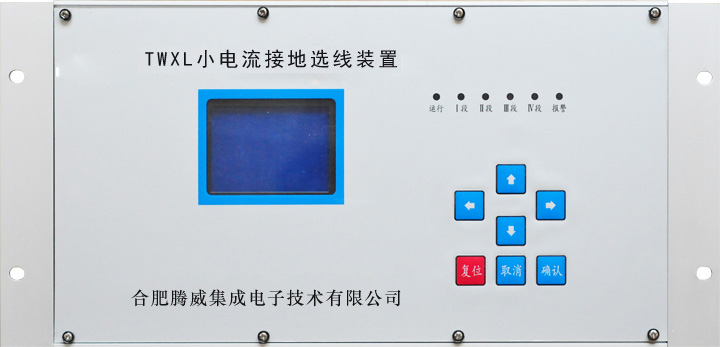

TWXL微机小电流接地选线（铝合金机箱）

　　一、产品概述
　　小电流接地选线装置是针对我国中压电网绝大多数是小电流接地系统（也即中性点非有效接地系统），当发生单相接地故障时，规程虽允许带故障运行2小时，但由于过电压危害绝缘，仍可能引发事故。供配电系统故障统计表明，单相接地故障发生的概率占66％以上，因此迅速确定单相接地时的接地位置对供配电系统的安全运行意义重大。
　　我公司研制的微机小电流接地选线装置采用的微处理器具有功能强大的改进型哈佛结构和数字信号处理器计算功能，因此可以利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器和电流互感器二次电气值的采集、判断，及时准确地对电网接地故障进行分析，并采取相应的报警动作，同时利用微处理器的强大逻辑运算能力快速实现液晶显示、故障报警、远程通信和数据保护等功能。

　　二、功能及特点
　　◆　模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；
　　◆　实时监控电压电流参数，对系统出现的接地故障能够做出准确判断；
　　◆　工业标准的RS-485通讯接口以及MODBUS通讯规约，可以向上位机传送系统的运行状态；
　　◆　故障追忆功能，显示最近20次历史故障记录，存储容量可以进行扩展；
　　◆　具有良好的电磁兼容性，适合在强电磁干扰复杂环境中应用；
　　◆　双硬件看门狗电路确保软件运行的可靠性；
　　中文图形液晶显示，运行状态清晰，菜单式操作，方便易用。
